Reflexionsarmer Akustik-Meßraum

Hinweis: Der beschriebene Akustik-Messraum steht nicht mehr zur Verfügung, ein neuer Messraum ist im Aufbau begriffen.

Messraum Kontrollraum Restschallpegel Nachhallzeitmessung

Meßraum

Eckdaten

• Abmessungen 5.1 x 6.6 x 3.4 m

• Reflexionsarm ausgekleidet

• Untere Grenzfrequenz etwa 250 Hz

• Restschallpegel gesamt kleiner 20 dB(A)

• Nachhallzeiten und Absorptionsgrad

Ausrüstung

• 8 ½ Zoll Meßmikrofone, Frequenzbereich 8 Hz - 20 kHz

• hochwertige Lautsprecherbox als Schallquelle für die Messung von Mikrofonen

• Drehtisch mit Schrittmotorsteuerung

Kontrollraum

• extrem rauscharmer 8-Kanal Meßverstärker

• 8-Kanal Harddiskrecordingsystem

• 2-Kanal DAT-Recorder

• 2 Equalizer mit je 31 Terzbändern

• 1 Equalizer mit 2x15 2/3 Oktavbändern

• 2 Audio-Leistungsverstärker mit je 2x300 Watt

• FFT-Spektrumanalyzer

• PC's (vernetzt) mit IEC-Schnittstelle, Farb- uns S/W-Drucker

• Datensicherung auf CD-Brenner, DAT, JAZ und ZIP

• Software mit folgenden Funktionen:

• Schnitt- und Editierfunktionen

• Filterung mit beliebigen Filtercharakteristiken

• Schallpegel- und Lautheitsanalysen

• Terz-, Oktav- und Schmalbandanalysen

• beliebige Frequenzbewertung, b.B. A, B oder C

• beliebige Zeitbewertung, b.B. Fast, Slow, Impuls

• Korrelation, Kohärenzfunktion, Impulsantwortberechnung

• Nachhallzeitanalyse

• viele Darstellungsmöglichkeiten, z.B. Schallpegel über Zeit, Wasserfalldarstellung, Sonogram, ...

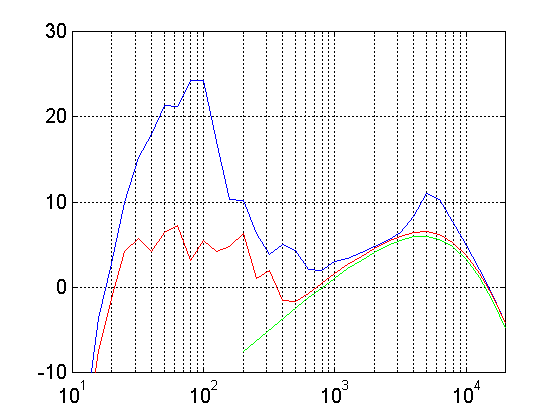

Restschallpegel im Meßraum

Blau: Lüftung eingeschaltet, Rot: Lüftung ausgeschaltet, grün Mikrofonrauschen

Nachhallzeitmessung des Akustik-Meßraumes

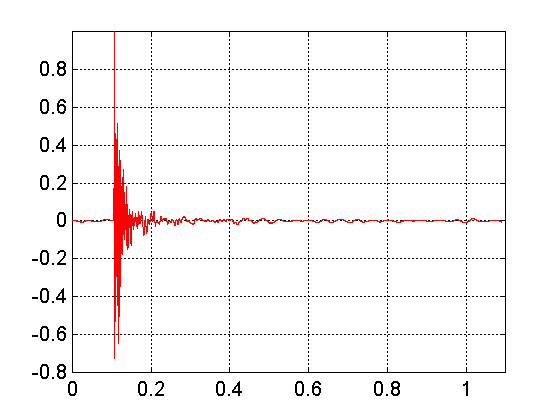

Zeitverlauf des Schalldruckes bei Anregung durch Knall

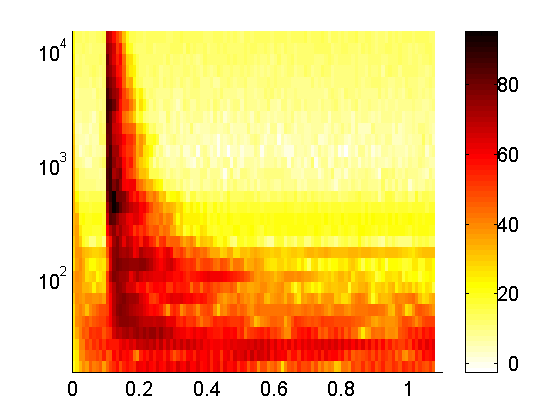

Terzbandanalyse des Schalldruckverlaufes

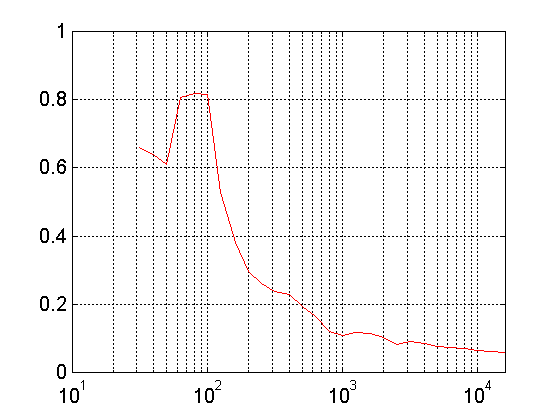

Berechnung der Nachhallzeit aus den Schalldruckverläufen der Terzbandanalyse

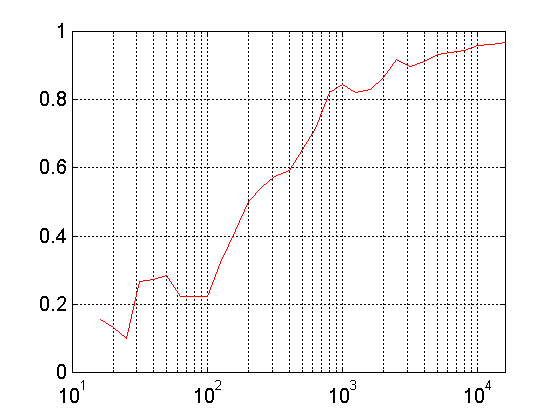

Näherungsweise Berechnung des Absorptionsgrades durch Umkehrung der Sabineschen Nachhallformel
